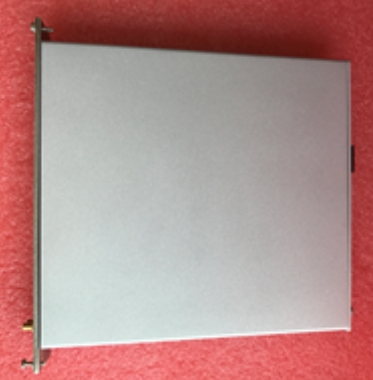

SCXI-1193

產品概述

NI SCXI-1193是一款由美國國家儀器（National Instruments，簡稱NI）公司生產的高密度、高頻RF多路復用開關模塊。它是一款專為SCXI系統設計的模塊，主要用于在多個RF信號源之間進行快速切換，或者將多個RF信號匯集到一個公共端口。

產品特點

高頻:支持高達500MHz的信號頻率，適用于高頻測量和測試應用。

高密度:32個通道，可以靈活配置為多個多路復用器，滿足不同通道數的需求。

低插入損耗:確保信號在切換過程中的最小衰減。

高隔離度:各通道之間具有良好的隔離度，避免信號串?dāng)_。

靈活配置:可以通過軟件配置為各種不同的多路復用器結構，適應多種應用場景。

產品參數

頻率范圍:直流-500MHz

通道數:32

插入損耗:<1.5分貝

隔離度:>60 dB

切換時間:<10ms

控制方式:軟件控制

產品規格

工作溫度:0℃~55℃

連接器類型:SMA

產品系列

SCXI-1193屬于NI SCXI系列模塊，SCXI系列模塊是NI為虛擬儀器平臺開發的一系列模塊化I/O設備，可用于各種測量和自動化應用。

產品作用與用途

信號切換:在多個RF信號源之間快速切換，實現信號的靈活路由。

信號匯集:將多個RF信號匯集到一個公共端口，方便進行后續處理。

信號隔離:隔離不同信號源，避免相互干擾。

信號衰減:通過配置不同的多路復用器結構，實現信號的衰減。

應用領域

無線通信:用于測試無線通信設備的性能。

雷達系統:用于雷達信號的處理和分析。

電子測量:用于各種電子設備的測試和測量。

航空航天:用于航空航天設備的測試和校準。
