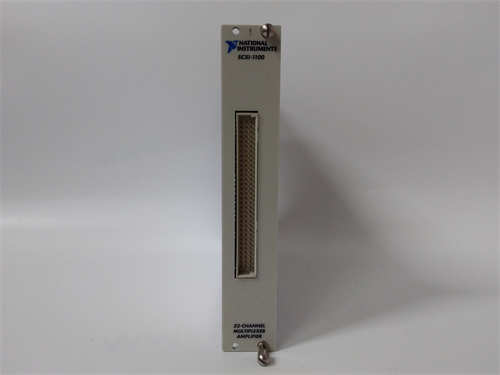

SCXI-1100 NI電壓輸入模塊

產品概述

SCXI-1100是National Instruments（NI）生產的32通道模擬電壓輸入模塊，專為SCXI機箱系列設計。它可以測量來自各種傳感器的低至±10 V的模擬電壓信號。SCXI-1100具有以下特點：

32個單端或16個差分模擬電壓輸入通道

可選擇的輸入范圍：±10 V、±5 V、±2.5 V和±1.25 V

每通道4 Hz低通濾波器

高共模抑制比(CMRR)和電源抑制比(PSRR)

每個通道的單獨校準

SCXI-1100 NI

產品參數

通道數：32單端或16差分

輸入范圍：±10 V、±5 V、±2.5 V和±1.25 V

分辨率16位：

A/D轉換速率：100 kS/s

輸入阻抗：10 MΩ

共模抑制比：>120 dB 60 Hz

電源抑制比：>80 dB 60 Hz

功耗：2.5 W

尺寸：6.8英寸x 3.4英寸x 1.2英寸

重量：8盎司

產品規格

符合IEC 61010-1、CSA C22.2 No.61010-1和ANSI/ISA-S82.01安全標準

符合RoHS和WEEE指令

額定工作溫度范圍：0°C至70°C

額定儲存溫度范圍：-40°C至85°C

濕度范圍：5%至95%非凝結

SCXI-1100 NI

系列

SCXI-1100屬于NI SCXI模塊系列。SCXI模塊系列是一種緊湊型、可擴展的模塊化儀器，用于數據采集、信號調理和控制。SCXI模塊可以安裝在SCXI機箱中，并通過SCXI背板連接到計算機。

特征

高通道密度：SCXI-1100提供32個模擬電壓輸入通道，在單個模塊上提供了高通道密度。

可選擇的輸入范圍：SCXI-1100提供多種可選擇的輸入范圍，可以滿足各種應用需求。

低通濾波器：SCXI-1100每個通道都包含一個4 Hz低通濾波器，可以消除高頻噪聲。

高CMRR和PSRR：SCXI-1100具有高共模抑制比(CMRR)和電源抑制比(PSRR)，可以確保準確的測量。

每個通道的單獨校準：SCXI-1100的每個通道都經過單獨校準，以確保最佳性能。

作用

SCXI-1100可用于測量來自各種傳感器的模擬電壓信號，例如：

溫度傳感器

壓力傳感器

加速度計

電位計

其他模擬傳感器

用途

SCXI-1100廣泛用于各種應用，包括：

數據采集

測試和測量

工業自動化

科學研究

教育

應用領域

SCXI-1100適用于以下應用領域：

汽車

航空航天

國防

半導體

醫療

能源

公共事業
