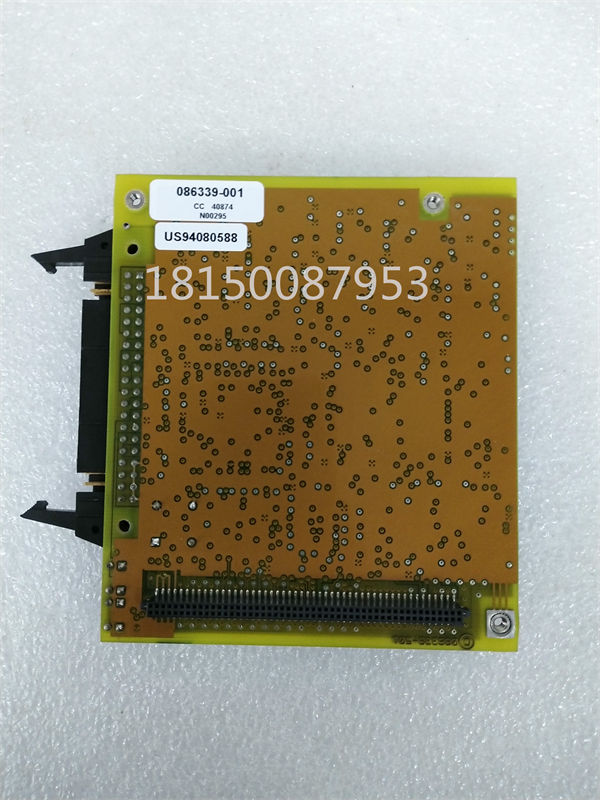

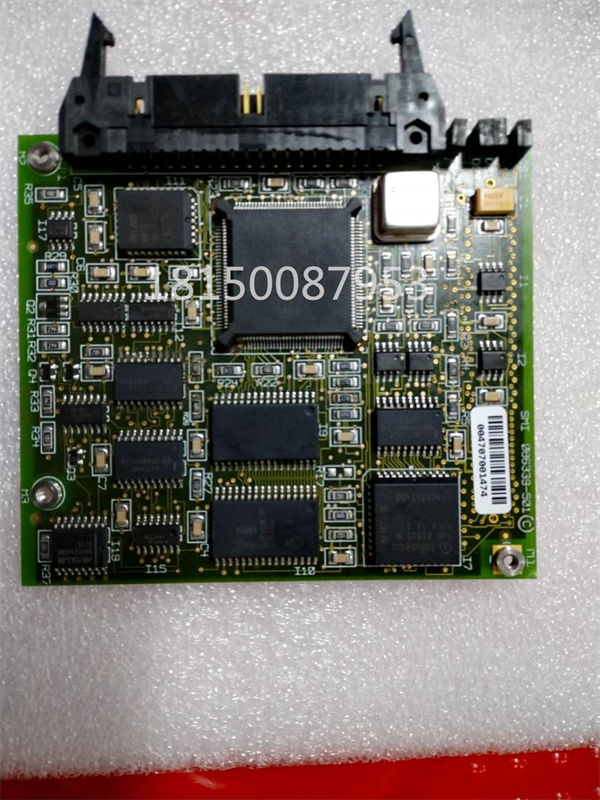

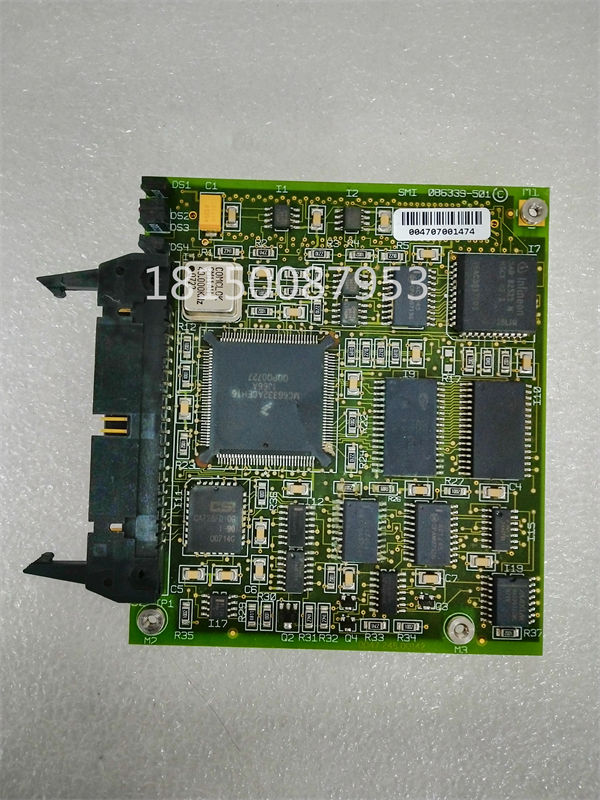

086339-001 ABB

PLC的工作過程就是程序執行過程。PLC投入運行后，便進入程序執行過程，它分為三個階段進行，即輸入采樣(或輸入處理)階段，程序執行(或程序處理)階段，輸出刷新(或輸出處理)階段。輸入采樣階段在輸入采樣階段，PLC以掃描方式按順序將所有輸入端的輸入信號狀態(開或關、即ON或OFF、“1”或“0”)讀入到輸入映像寄存器中寄存起來，稱為對輸入信號的采樣，或稱輸入刷新，然后轉入程序執行階段。在程序執行期間，即使輸入狀態變化，輸入映像寄存器的內容也不會改變。輸入狀態的變化只能在下一個工作周期的輸入采樣階段才被重新讀人。

程序執行階段在程序執行階段，PLC對程序按順序進行掃描。如果程序用梯形圖表示，則總是按先上后下、先左后右的順序進行掃描。每掃描到一條指令時，所需要的輸入狀態或其他元素的狀態分別由輸入映像寄存器和元素映像寄存器中讀出，然后將執行結果寫入到元素映像寄存器中。這就是說，對于每個元素來說，元素映像寄存器中寄存的內容，會隨程序執行的進程而變化。
