描述

產品描述

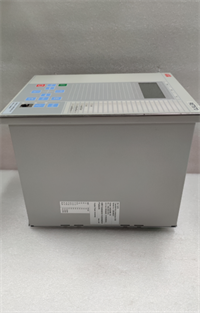

RET670 ABB變壓保護器保護電力系統中的變壓器，防止其受到故障損害。

特征

適用于各種類型的變壓器和電抗器。

對主電流互感器要求低，不需要中間電流互感器。

支持遠程監控和控制功能。

可集成到自動化系統中。

配備通信接口，支持與其他設備和系統進行通信。

RET670是ABB的一款變壓器保護器，屬于Relion保護和控制產品系列，為電力系統中的變壓器提供可靠的保護和控制。

RET670 ABB變壓保護器采用先進的技術和設計，能夠檢測并響應變壓器中的故障條件，通過差動保護、過流保護等方式，確保變壓器的安全運行。同時，它支持遠程監控和控制功能，可與其他設備和系統進行通信，實現電力系統的自動化控制和協調操作。

RET670為兩卷和三卷變壓器、自耦變壓器、相移變壓器、發變組、特殊的鐵路供電變壓器和并聯電抗器提供了有選擇性的快速保護、監視和控制。RET670在寬廣的頻率范圍內能正確動作，能適應系統擾動或發電機起停期間的系統頻率變化。

差動保護動作速度極快、帶有CT變比匹配和矢量組補償功能，使RET670對大多數應用而言是理想的解決方案。RET670對主CT幾乎沒有要求，也不需要配置輔助CT。差動保護可用于多斷路器接線，多達6側電流制動；具有二次諧波和波形判別原理用于勵磁涌流制動和五次諧波原理用于過勵磁時的勵磁涌流制動。RET670對于變壓器內部輕微故障具有極高的靈敏度。RET670基于對稱分量法的獨有和創新的靈敏差動保護，最大程度的反應了繞組內部匝間短路故障。低阻抗類型的零序電流差動保護可作為快速靈敏主保護反應接地故障的補充。它附加的零序電流方向判據進一步提高了安全性。

高阻抗差動保護作為選項功能，可作為零序電流差動保護。如果按相配置，可作為自耦變差動保護、電抗器第三線圈差動保護、多斷路器接線或環形母線接線中的變壓器間隔T區保護、第三套母線保護等。瓦斯和溫度繼電器可通過RET670裝置跳閘，進行脈沖展寬和保持等。開關量輸入經過可靠的抗干擾處理，可以防止例如直流系統接地時電容放電導致的誤動。

相間和接地距離保護可作為變壓器和系統的后備保護。

應用領域

RET670 ABB變壓保護器廣泛應用于電力系統中的變壓器保護，包括發電廠、變電站、工業用電等領域。
